一、           系統概述

現場的泵房和控制室之間距離一般距離數公里，如果用有線電纜傳輸信號的話，電纜的采購成本、人工費用高而且鋪設難度大，并且有線控纜在野外無人看護容易被盜剪，使用時間長了也容易老化、斷裂從而造成信號丟失，影響設備的正常運行，維護成本也非常高。因此我司建議用YL-PW型泵站無線監控系統完全代替有線電纜傳輸控制信號，實現泵房與控制室的實時雙向無線傳輸。

本系統可實現各個分散的水泵房或者野外電機進行集中遠程控制和實時監測，在集中控制中心遠程實時控制各個站點的泵房電機啟動、停機等操作功能。

系統可實時監測電機運行的電流電壓、水井水位、流量壓力等信號，并發送到控制室的中央處理設備上，中央處理設備實時顯示當前深井泵電機的運行電流水位等信號，也可連接上位機軟件，電腦界面顯示電機運行信號并控制設備運行。如果現場出現電流電壓超限、水位超限、設備保護等狀況時，控制室的中央處理設備會輸出報警信號，可外接聲光報警燈，從而使控制室人員能實時了解泵房設備運轉狀態和實時控制相應設備啟停。

通過以上的遠程控制和遠程監測，使各站點的泵房實現無人值守、遠程監控等功能，節省了遠距離布線的成本，同時防止電機出現故障不及時處理導致不必要的損失，大大提高了用戶的科學管理和設備技術水平。

二、           系統優點

1、              主處理器，采用美國進口的64位工業級高性能處理器，抗干擾能力強，內部并集有看門狗電路、防止系統受干擾死機。

2、              無線通信采用進口功放無線傳輸模塊，先進的頻率合成技術，CPU鎖相環控制，雙鎖相環、雙VCO結構，穩定可靠；無線模塊采用CRC冗余校驗、前向糾錯功能，避免誤碼，同時完全防止通信過程的誤碼引起設備誤動作或設備無法通信；

3、              無線信號實時傳輸，穩定可靠，距離可達5公里，免費頻段，無需手機卡號，信號傳輸過程中不需任何費用。

4、              各個信號通道指示燈指示，用戶對設備運行狀態一目了然；

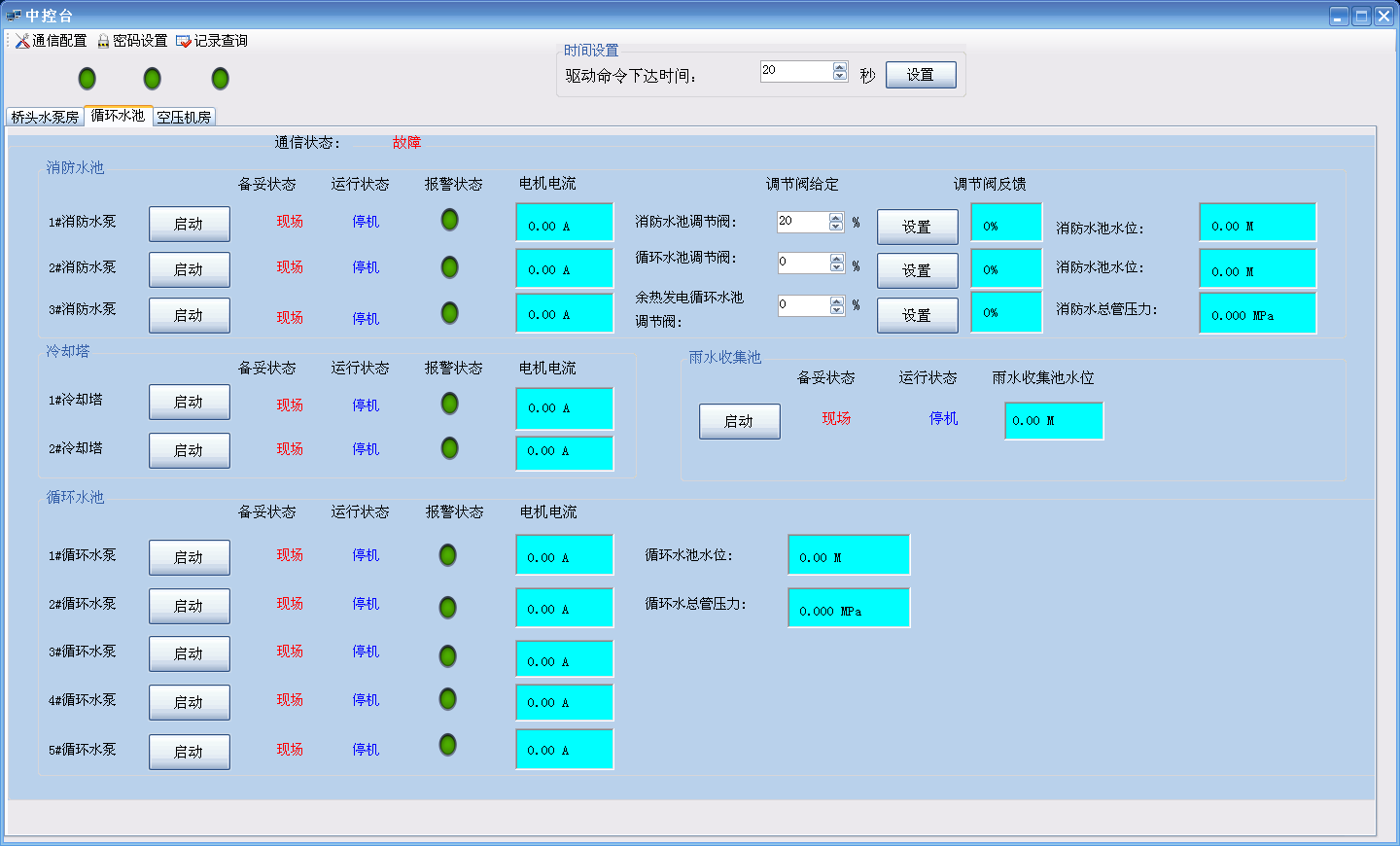

5、              可連接上位機軟件，人機界面友好，操作簡單易懂；

6、              工業PLC工控盒設計，高度集成，安裝簡易快捷，維護便利。

三、           性能參數

1、輸入輸出通道：4、8、12、16、24路開關量，可定制通道數，用于控制電機啟停和報警輸出；

2、模擬量信號通道：1-8路，可定制，用于傳輸電流、電壓、液位、壓力等模擬量信號；

3、中央控制設備：實時查看泵機的狀態；啟停電機、報警輸出等指示，實時顯示電機的運行電流，可手動或上位機軟件控制各站點啟停。

4、

7、工作頻段：418-419 MHz，426-434 MHz抗干擾能力強。

8、頻道可設置，避開各種干擾頻點。

9、 調制方式：          FSK/MSK

10、發射功率： 10Mw--1000Mw

11、接收靈敏度：       -120dBm

12、無線通信距離：     最遠達5Km。

13、供電：交流220V、直流12V/24V可定制；

14、供電功率：<35W;

15、工作環境：溫度:-45℃~+85℃；濕度:10%~95%非冷凝。
